An ankarspel är en mekanisk eller elektromekanisk anellerdning monterad på ett fartygs bog som automatiserar höjningen och sänkningen av ett ankare och dess kedja — och för alla båtar som regelbundet ankrar på djup över 15 fot är det inte en lyx utan en nödvändighet. Utan en sådan kan det ta 15–30 minuters ansträngoche ansträngning att hämta ett tungt ankare och en kedja för hand, medan en ankarspel slutför samma uppgift på under 3 minuter med en knapptryckning.
Den här guiden täcker allt du behöver veta om ankarspeles : hur de fungerar, vilka typer som passar olika fartyg, hur man väljer rätt, installationsfrågor, underhållstips och svar på de vanligaste frågorna.

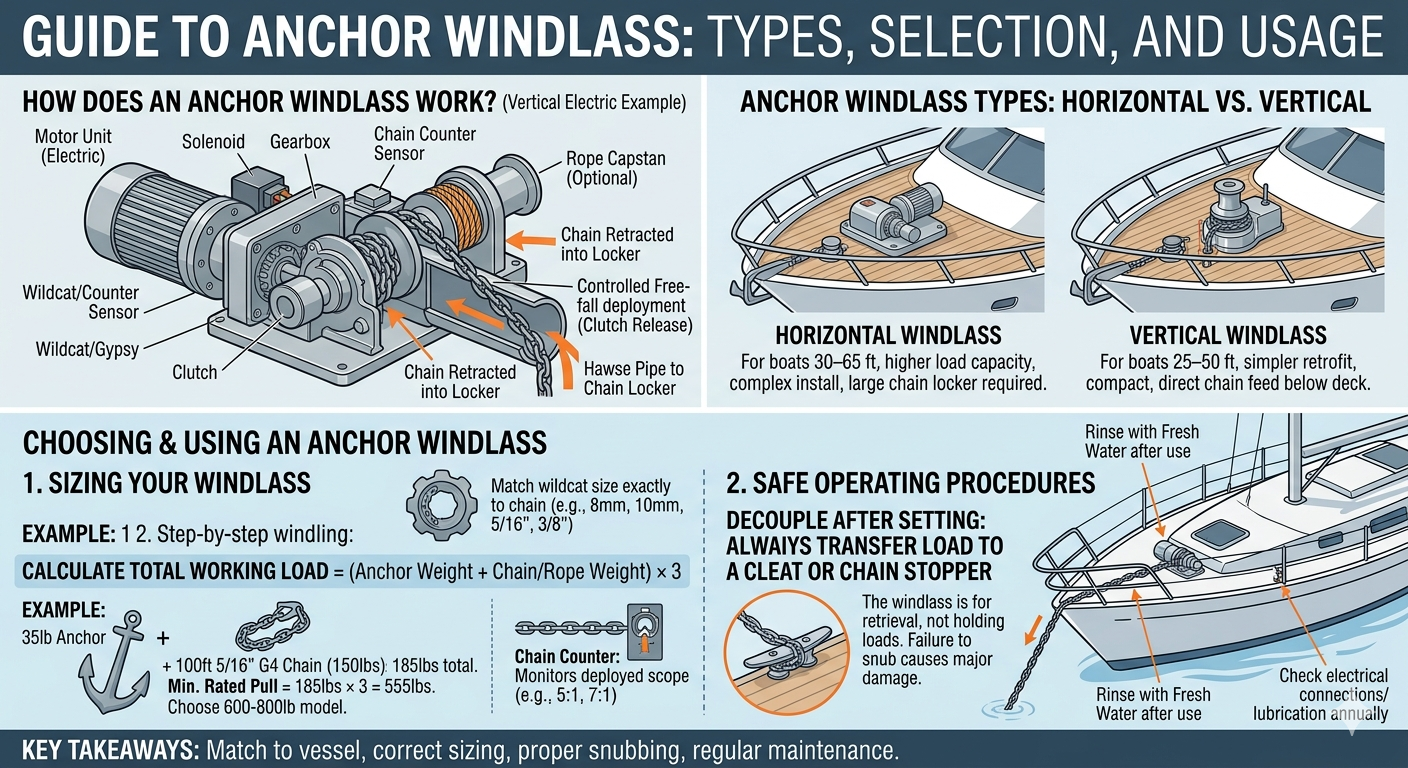

Hur fungerar ett ankarspel?
An ankarspel fungerar genom att använda en trumma (kallas a vildkatt or zigenare ) som greppar ankarkedjelänkar eller rep, driven av en elmotor, hydraulmotor eller manuell handmanövrering. Kärnkomponenterna är enkla men måste vara korrekt anpassade till ditt fartygs ankarsystem:
- Motorenhet — Elektrisk (12V eller 24V DC) eller hydraulisk kraftkälla som driver trumman.
- Vildkatt/zigenare — En tandad trumma i storlek för att greppa din specifika kedjekvalitet och storlek (t.ex. G4, G7, 8 mm, 10 mm).
- Capstan (valfritt) — En vertikal trumma för hantering av kajlinor eller repridning.
- Kopplingsmekanism — Tillåter fritt fall utplacering av ankaret utan att köra motorn.
- Kedjedisk — Spårar hur mycket kedja som har använts för noggrann omfattningsberäkning.
När operatören aktiverar ankarspelet (via däcksknapp, fjärrkontroll eller fotkontakt) snurrar motorn vildkatten, som kopplar in kedjelänkarna och antingen drar ombord dem i kedjeskåpet eller betalar ut dem över fören.
Typer av ankarspel: Vilken är rätt för ditt fartyg?
Högern ankarspel typ beror främst på din båts storlek, däckslayout, vikt för ankarsystemet och krafttillgänglighet. Det finns fyra huvudkategorier att överväga.
1. Horisontellt ankarspel
A horisontellt ankarspel monteras i plan med däcket och kör sin trumma på en horisontell axel. Motorn är vanligtvis gömd under däck, vilket minskar däcksröran och sänker ankarspelets profil - perfekt för segelbåtar med lågt fribord eller alla fartyg där däckets estetik spelar roll. Kedjan löper horisontellt över trumman och faller ner i kedjeskåpet nedanför genom ett rör. Horisontella modeller har generellt högre lastkapacitet och är väl lämpade för fartyg från 30 till 60 fot.
2. Vertikalt ankarspel
A vertikalt ankarspel har en vertikalt orienterad trumma (kapstan) som sticker ut ovanför däck. Hela motorenheten monteras under däcket och lämnar endast ett kompakt kapstanhuvud synligt. Eftersom kedjan matas rakt ner i kedjeskåpet är ett vertikalt ankarspel särskilt effektivt på motorbåtar där kedjeskåpet sitter direkt under fören. Lättare att installera på eftermontering och populärt på fartyg från 25 till 50 fot.
3. Elektriskt ankarspel
Den stora majoriteten av fritids marin ankarspeles säljs idag är elektriska, körs på 12V eller 24V DC från fartygets batteribank. Elektriska ankarspel är lätta att installera, lyhörda och stöds brett. För fartyg under 45 fot är ett 12V-system typiskt. Större kärl drar nytta av 24V-system, som levererar likvärdig effekt med halva strömförbrukningen – vilket minskar kraven på trådstorlek och värmeuppbyggnad. Typiska elektriska modeller drar 60–250 ampere vid toppbelastning, så en robust batteribank och rätt dimensionerade kablar (ofta 2/0 AWG eller större) är avgörande.
4. Hydrauliskt ankarspel
A hydrauliskt ankarspel hämtar kraft från fartygets hydraulsystem (delas vanligen med styrning, bogpropeller eller annan utrustning). Hydrauliska modeller erbjuder exceptionell kraft och hållbarhet, praktiskt taget ingen värmeuppbyggnad under långvarig användning, och är standard på fartyg över 60 fot och kommersiella arbetsbåtar. Avvägningen är större installationskomplexitet och behovet av en befintlig eller dedikerad hydraulkrets.
Jämförelse av ankarspel: horisontell vs. vertikal vs. elektrisk vs. hydraulisk
| Funktion | Horisontell elektrisk | Vertikal elektrisk | Hydraulisk | Manuell |
| Typisk fartygsstorlek | 30–65 fot | 25–50 fot | 45 fot | Under 30 fot |
| Strömkälla | 12V / 24V DC | 12V / 24V DC | Hydraulisk system | Mänsklig ansträngning |
| Däcksprofil | Låg/spol | Måttlig | Låg–måttlig | Låg |
| Installationskomplexitet | Måttlig | Lättare | Komplex | Enkelt |
| Nominell dragkapacitet | 500–2 000 pund | 500–1 500 pund | 1 000–5 000 pund | 100–400 lbs |
| Uthållig användning | Begränsad (värme) | Begränsad (värme) | Utmärkt | Begränsad (trötthet) |
| Kostnadsintervall (USD) | 400–2 500 USD | 350–2 000 USD | 1 500–8 000 USD | $80–$400 |
Tabell 1: Jämförelse sida vid sida av typer av ankarspel efter fartygsstorlek, kraftkälla, kapacitet och kostnad.
Hur man väljer rätt ankarspel: nyckelstorlekskriterier
Att välja rätt ankarspel börjar med att beräkna ditt systems totala arbetsbelastning — den kombinerade vikten av ditt ankare, kedja och schacklar som ankarspelet måste hämta. Som en tumregel, välj ett ankarspel med en nominell arbetsbelastning minst 3× den totala markvikten .
Steg-för-steg storleksguide
- Väg ditt ankare — Vanliga storlekar: 15 lbs (25 ft båt), 35 lbs (35 ft båt), 66 lbs (45 ft båt).
- Beräkna kedjans vikt — 5/16" G4-kedja väger cirka 1,5 lbs/ft; 3/8" G4 väger ~2,2 lbs/ft. För 100 fot av 3/8" kedja är det 220 lbs.
- Lägg till bygel och vridvikt - vanligtvis 2–5 lbs.
- Multiplicera med 3 — Detta ger ditt lägsta ankarspel nominellt dragkraft.
- Verifiera Wildcat-kompatibilitet — Matcha ankarspelets storlek (t.ex. 8 mm, 10 mm, 5/16", 3/8") exakt till din kedjekvalitet och diameter.
- Kontrollera spänning och kabeldragning — Långa kabeldragningar från batteri till ankarspel ökar motståndet; storlek på kabeln (spänningsfallet bör inte överstiga 3%).
Exempel: En 40-fots segelbåt med ett 44 lbs ankare 150 ft av 3/8" G4-kedja (330 lbs) 3 lbs hårdvara = 377 lbs totalt. Minsta ankarspel: 377 × 3 = 1 131 lbs . En modell klassad till 1 200–1 500 lbs skulle vara lämplig.
Installation av ankarspel: Vad du behöver veta
Ordentligt ankarspel installation är avgörande för både prestanda och säkerhet — ett dåligt monterat ankarspel kan gå sönder under belastning eller skada däcksstrukturen. Här är de viktigaste övervägandena:
Strukturell montering
Ankarspelet måste skruvas fast i ett förstärkt område av fördäcket, vilket ofta kräver en stödplatta av 1/4" aluminium eller rostfritt stål på undersidan. Montera aldrig ett ankarspel enbart på oförstärkt glasfiber. Genomgående bultar av rostfritt stål (minst 3/8") med stora brickor fördelar belastningen över stödplattan.
Elektriska ledningar
Elektrisk ankarspeles dra hög ström — ofta 100–250 ampere vid topp. Använd korrekt klassad förtent kopparkabel av marina kvalitet med en dedikerad strömbrytare eller strömbrytare/säkring märkt precis över ankarspelets maximala drag. Ett typiskt ankarspel på 1 000 W, 12 V kräver ungefär 85 ampere kontinuerligt och upp till 150 ampere vid stall; en 2/0 AWG (eller större) kabel på en 20-fots löpning specificeras vanligtvis. Installera alltid en manuell strömbrytare vid batteriet för nödavstängning.
Design av kedjeskåp
Kedjan måste matas fritt från ankarspelet in i kedjeskåpet utan att staplas upp eller fastna. Skåpet ska vara tillräckligt stort för att rymma hela din kedjeridning med plats för naturlig stapling. Ett dräneringshål förhindrar vattenansamling, vilket ökar vikten och korroderar kedjan. Vissa installationer inkluderar ett kedjerör med en löstagbar plugg för manuell kedjeåtkomst.
Underhåll av ankarspel: Förlänger livslängden på din utrustning
Regelbundet underhåll håller din ankarspel fungera tillförlitligt i 10–20 år. Vanvård är den främsta orsaken till att ankarspelet går sönder i den marina miljön.
Månatliga kontroller
- Skölj vildkatt, trumma och utsatta ytor med sötvatten efter saltvattenanvändning.
- Inspektera kedjan för förlängning, korrosion och spruckna länkar – byt ut alla länkar som visar mer än 10 % förlängning.
- Kontrollera kopplingens ingrepp och se till att bromsen/trumman håller sig under manuell spänning.
- Kontrollera att alla elektriska anslutningar är täta, korrosionsfria och ordentligt tätade.
Årlig tjänst
- Demontera zigenar-/vildkatthuset och smörj in lagren igen med vattentätt marinfett.
- Inspektera motorborstarna (på borstade modeller) — byt ut när de är slitna till mindre än 1/4 av originallängden.
- Kontrollera alla monteringsbultar för korrosion och korrekt vridmoment.
- Testa solenoiden och kontaktorerna; rengör kontaktytor om gropfrätning förekommer.
- Skölj och smörj om alla rörliga rostfria komponenter med korrosionsinhibitor (t.ex. Lanolin-baserade produkter).
Chain Rode vs. Rope Rode: Vad ditt ankarspel behöver hantera
Mest modernt ankarspeles är främst avsedda för kedja red , men många modeller inkluderar en separat trumma eller lina för att hantera rep red eller ett kombinationssystem (kedja-rep). Här är en snabb jämförelse av vad varje ridtyp kräver av ditt ankarspel:
| Red typ | Krav på ankarspel | Håller makt | Vikt | Bästa användningen |
| All kedja | Vildkatt i storlek krävs | Utmärkt | Tung | Liveaboards, bluewater |
| Kedjerep | Wildcat-reptrumma | Bra | Måttlig | Kustkryssning |
| Allt rep | Endast Capstan | Måttlig | Ljus | Dagssegling, grunt vatten |
Tabell 2: Jämförelse av typer av ankarridare och deras ankarspelskompatibilitetskrav.
Säker användning av ditt ankarspel: Omfattning, lastning och bästa praxis
An ankarspel är ett verktyg för hämtning och distribution — det är det inte en bärande förtöjningsanordning. När ankaret är ställt, fäst alltid kedjan vid en särskild bågkloss eller kedjestoppare innan ankarspelet laddas. Att förlita sig på ankarspelstrumman för att hålla båten för ankar utsätter motorn och växellådan för enorm påfrestning och kan snabbt förstöra enheten.
- Använd en kedjestoppare eller pilbåge — När du har placerat ut ankaret, snubba kedjan mot en medbringare. Ankarspelet rymmer ingenting under segel eller kraftbelastning.
- Distribuera i kontrollerade skurar — Använd kopplingen för fritt fall i grunt vatten; använd strömavstängningsläge på djupare vatten för att förhindra att kedjepålar på ankaret.
- Kör aldrig motorn kontinuerligt i mer än 2–3 minuter — Tillåt kylning mellan hämtningscyklerna för att förhindra överhettning (de flesta elektriska ankarspel är klassade för intermittent, inte kontinuerlig drift).
- Upprätthåll ett 5:1 omfattning minimum — Under lugna förhållanden är 5:1 (kedjelängd till vattendjup) ett minimum; 7:1 rekommenderas i vind över 20 knop.
- Håll händerna borta från vildkatten hela tiden — Löpande kedja kan kapa fingrar direkt. Använd endast fotpedaler eller fjärrkontroller under drift.
Vanliga problem med ankarspel och hur man åtgärdar dem
Till och med välskött ankarspeles stöter på enstaka problem. Här är de vanligaste problemen och deras lösningar:
| Problem | Trolig orsak | Lösning |
| Ankarspelet går inte | Trasig säkring/utlöst brytare | Kontrollera och byt säkring; inspektera för kortslutning |
| Långsam eller svag återhämtning | Låg battery voltage / undersized cable | Ladda batterier; uppgradera kabelmätare |
| Kedjan hoppar på vildkatt | Kedjans storlek/kvalitet matchar inte | Verifiera kedjans specifikation matchar wildcat; byt ut sliten kedja |
| Motorn överhettas/stoppar | Kontinuerlig användning som överskrider arbetscykeln | Låt svalna i 10 minuter; kontrollera återställningen av termisk frånkoppling |
| Kopplingen slirar under belastning | Sliten kopplingsplatta / brist på fett | Inspektera och byt ut kopplingsskivan; service per manual |
| Korrosion/styv drift | Saltansamling / otillräckligt underhåll | Spola med färskvatten; smörja alla lager igen |
Tabell 3: Vanliga problem med ankarspel, deras orsaker och rekommenderade lösningar.
Vanliga frågor om ankarspel
F: Vad är skillnaden mellan ett ankarspel och ett ankarspel?
A ankarspel använder en horisontellt orienterad trumma (wildcat) designad speciellt för att koppla in ankarkedjan och är optimerad för förankringsuppgifter. A capstan har en vertikalt orienterad trumma och används främst för docklinor och repridning. Många moderna enheter kombinerar båda, med en vildkatt för kedja och en reptrumma på samma skaft för mångsidighet.
F: Kan jag använda ett ankarspel för att hålla min båt för ankar?
Nej. An ankarspel är klassad för hämtningslaster (intermittent), inte ihållande hållande laster. Båtens fulla kraft som svallar mot ankaret i vind eller ström - som kan nå tusentals pund på ett 40-fots fartyg - måste tas av en bogkloss, samsonstolpe eller kedjestoppare. Användning av ankarspelet som en lastbärande anordning kommer att skada eller förstöra växellådan och motorn.
F: Hur mycket kostar ett bra elektriskt ankarspel?
El på ingångsnivå ankarspeles för båtar under 35 fot börjar runt $350–$600. Mellanklassmodeller för fartyg på 35–50 fot kostar vanligtvis 700–1 500 USD. Högkvalitativa enheter för 50 fots blåvattenbåtar kostar $1 500–2 500 $. Hydraulsystem börjar runt $2 000 och kan överstiga $8 000 installerade. Ta hänsyn till ledningar, stödplåtar och installationsarbete när du budgeterar.
F: Vilken kedjestorlek kräver ett ankarspel?
Det finns inget universellt svar - vildkatten på din ankarspel bearbetas till specifika kedjedimensioner. Vanliga storlekar inkluderar 5/16" och 3/8" BBB- eller G4-kedja i kejserligt mått och 8 mm, 10 mm eller 12 mm i metriskt format. Du måste matcha din kedjas diameter and gradera till vildkattens specifikation exakt. Att använda fel storlek orsakar att kedjan hoppar, accelererat slitage och potentiellt katastrofala fel.
F: Hur länge håller ett ankarspel?
Med korrekt installation och regelbundet underhåll, en kvalitet elektrisk ankarspel ska hålla i 10–20 år i fritidsbruk. De vanligaste felpunkterna är motorborstar (i modeller med borstad motor), magnetkontaktorer och korrosion av vildkatten och externa gjutgods. Årlig service och omedelbar sötvattenspolning efter varje saltvattenanvändning förlänger livslängden dramatiskt.
F: 12V eller 24V ankarspel - vilket är bättre?
För fartyg under 40 fot med korta kabeldrag, a 12V ankarspel är praktiskt och allmänt tillgängligt. För större båtar eller andra installationer med kabeldragningar över 20–25 fot, a 24V system är överlägsen — den levererar samma effekt vid halva strömmen, vilket innebär betydligt mindre (och billigare) ledningar, minskat spänningsfall, mindre värme och större tillförlitlighet. Om ditt fartyg redan kör ett 24V DC-system, välj alltid ett 24V ankarspel.
Slutsats: Är ett ankarspel värt investeringen?
Absolut - och för alla båtägare som regelbundet ankrar i mer än 15 fot vatten med en kätting, en ankarspel är en av de mest prisvärda uppgraderingarna som finns. Skillnaden mellan att för hand dra 200 fot av kedja och ankare (totalt 250–400 lbs) och att trycka på en knapp för att hämta detsamma på 90 sekunder är enorm när det gäller fysisk belastning, besättningens säkerhet och ankringseffektivitet.
Nyckeln till att få fullt värde är rätt dimensionering, korrekt installation, en matchad wildcat-to-chain-specifikation och konsekvent underhåll. Ett underdimensionerat ankarspel som är överarbetat kommer att misslyckas; en enhet av rätt storlek som sköljs och servas regelbundet kommer att fungera tillförlitligt i årtionden.
Oavsett om du uppgraderar ett befintligt fartyg eller utrustar ett nytt, ta dig tid att beräkna din totala markvikt, välj rätt ankarspel typ (horisontell vs. vertikal, elektrisk vs. hydraulisk), verifiera vildkattens kompatibilitet med din kedja och planera din elinstallation noggrant. Rätt gjort, din ankarspel kommer att vara en av de mest pålitliga och uppskattade utrustningarna ombord.
