En svängkran är en lyftmaskin som roterar runt en vertikal axel så att lasten kan placeras var som helst inom kranens arbetsradie utan att flytta fartyget, lastbilen eller fundamentet. För ett fartyg är det praktiska svaret enkelt: om kranen måste upptäcka laster över sidan, på en kaj eller mellan däckspositioner, ange svängning; om den bara lyfter i en fast båge är en styv bom eller teleskopkran vanligtvis lättare, billigare och lättare att certifiera. Resten av specifikationen – kapacitet, vridmoment, drivning och klass – ska byggas från lastdiagrammet, inte från ett enda rubriknummer.
Vad definierar en svängkran?
Svängning är rotation kring en vertikal axel. En svängkran kombinerar därför ett lastlyftsystem med ett svänglager, en fock eller bom och ett styrsystem som gör att föraren kan placera kroken i en specifik radie och vinkel. På däck är den rotationen det som förvandlar en kran från en enkel hiss till ett positioneringsverktyg.
De huvudsakliga strukturella grupperna är piedestalen eller pelaren, svängkransen och drivningen, jibben, vinschen för vinschen, luftningssystemet och kraftenheten. Hydraulkranar använder en hydraulmotor och växellåda på svängringen; elektriska kranar använder en motor och broms; dieselkranar har sin egen motor och hydraulpump. Kontrollgränssnittet kan vara ett hängande, en radiofjärrkontroll eller en kabin, beroende på arbetsuppgifter och synlighet.
Två termer blandas ofta ihop. Svänghastighet är kranens vinkelhastighet, vanligtvis mätt i varv per minut. Svängmoment är det ögonblick som krävs för att starta och stoppa den rotationen under last, vind och fartygslista. En kran med ett generöst lastdiagram men marginellt vridmoment kommer att kännas osäker i en stråle, eftersom föraren inte kan stoppa lasten smidigt.
Svängning vs icke-svängning: Upphandlingsfrågan
Välj svängning när arbetsområdet är tvådimensionellt; välj icke svängning när lyftet är repetitivt och däcksutrymmet är trångt. En icke-svängbar kran kan vara ett bättre kommersiellt val för en liten arbetsbåt som bara lyfter sina egna förråd, eftersom den undviker svängringen, svängbromsen och den extra klassgranskning som kommer med en roterande struktur.
Svängkranar tjänar sina kostnader i tre situationer: kaj eller fartyg-till-fartyg överföring, där kroken måste nå bortom skrovet; offshoreförsörjning och plattformsarbete, där kranen måste följa ett rörligt mål; och allmän däcksservice, där operatören behöver upptäcka en last på en specifik lastpall eller lucka utan att skeva fartyget.
- Använd svängning för sidolyftar, slanghantering och förflyttning av butiker.
- Använd icke-svängbar för maskinrum med fast båge eller provianteringskranar.
- Jämför lastdiagrammet vid önskad radie, inte vid kroken.
- Kontrollera svängbromsen och nödsänkningsfunktionen före köp.
Vanliga svängkrankonfigurationer
Den vanligaste fartygskonfigurationen är en piedestalmonterad svängkran med en hydraulisk svängring, en luftcylinder och en vinsch. Babordsvängkranar använder samma princip men är oftast större, snabbare och monterade på räl eller fast kajfundament. Offshorekranar lägger till hävningskompensation eller konstant spänningskontroll, medan kompakta däckskranar kan använda en elektrisk svängmotor för lägre underhåll.
För en tillverkare är den användbara uppdelningen efter drivkraft och arbetsuppgifter snarare än efter namn. En kran av 2000 kN-klassen och en kran för små butiker kan båda svänga, men de delar inte lager, bromsar eller styrfilosofi. Köpare bör be om en allmän ritning, lastdiagrammet och beräkningen av svängmomentet – inte bara en kapacitetssiffra.

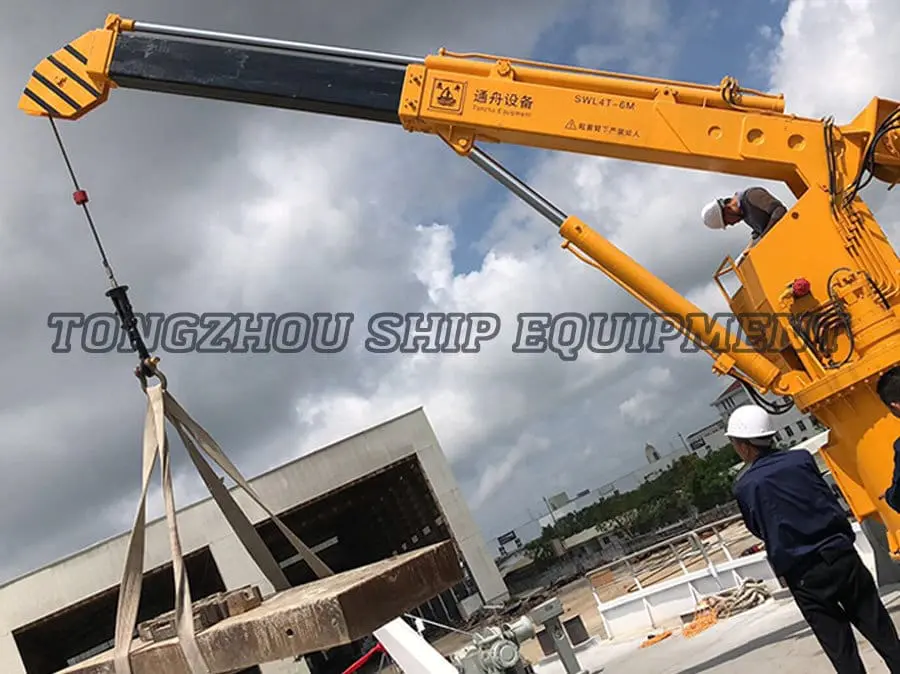

Fartygsdäck och offshorekranar Utforska fartygsdäcks- och offshorekranar med knog-, teleskop- och gitterbomkonfigurationer för lasthantering och offshore-lyftuppgifter. Visa produkt → Grundläggande urvalskriterier
Börja med belastningsdiagrammet vid värsta tänkbara radie och arbeta sedan bakåt för att svänga vridmoment, driftsklass och certifiering. En kran som klarar den maximala belastningen endast vid minsta radie är inte detsamma som en kran som klarar arbetsbelastningen vid erforderlig räckvidd.
| Parameter | Vad ska verifieras | Praktisk effekt |
|---|---|---|
| Nominell kapacitet och belastningskurva | Kapacitet vid verklig radie, bomlängd och krokhöjd | En 20 tons kran får bara lyfta 5 ton på 12 m; Användning av rubriknumret kan överbelasta piedestalen. |
| Svängmoment och hastighet | Start/stopp vridmoment under full belastning, vind och list | Lågt vridmoment orsakar lastavdrift och svårigheter att upptäcka kroken. |
| Pliktklass | ISO/FEM arbetscykel, starter per timme, genomsnittlig belastning | En lätt kran som används kontinuerligt kommer att överhetta hydrauliken och slita svängringen tidigt. |
| Drivtyp | Hydraulisk, elektrisk eller diesel; klassificering av farligt område | Val av drivenhet ändrar respons, underhåll, buller och krav på strömförsörjning. |
| Certifiering | Klasssamhällets godkännande för den avsedda fartygsflaggan | Utan rätt certifikat kan kranen inte installeras på ett klassat fartyg. |
| Strukturellt gränssnitt | Piedestal bultmönster, däcksförstärkning, svetsdetaljer | Dålig foundationdesign överför vibrationer till däcket och förkortar svängringens livslängd. |
Hydraulisk, elektrisk eller dieseldriven?
Hydraulisk drivning är standard för tunga svängkranar, elektrisk drivning är det renaste alternativet när fartygskraften är tillförlitlig, och dieseldrift är det enda praktiska valet där det inte finns någon elförsörjning. Beslutet bör följa fartygets kraftbalans, inte bara krankatalogen.
| Kör | Bäst passform | Huvudsaklig avvägning |
|---|---|---|
| Hydraulisk | Hög last, frekvent svängning, offshore- och däcksservice | Behöver en hydraulisk kraftenhet, oljekylning och disciplinerad kontamineringskontroll. |
| Elektrisk | Hamn, inland och mindre fartyg med stabil kraft | Motor- och bromsstorlek växer snabbt med belastning; mindre tolerant mot frekventa starter. |
| Diesel | Pråmar, avlägsna platser och fartyg utan tillräcklig elektrisk kapacitet | Bränsle, avgaser, buller och motorunderhåll ökar driftskostnaderna. |
På en hydraulisk kran är kraftenheten inte en handelsvara. Den bestämmer oljetemperatur, filtrering och svängmotorns respons. Specificera reservoarvolymen, kylarens klassificering och filtreringsnivå mot den faktiska driftcykeln snarare än kranens nominella tryck.
Sortiment av marina hydrauliska kraftenheter Bläddra i Hydraulic Power Unit 01–09 för marint däcksmaskineri, med förfrågningslänkar för att matcha hydraulkraft, filtrering och installationsbehov. Visa produkt → Installation, struktur och klassgodkännande
Installationen börjar med däcksfundamentet, inte med kranen. Sockeln måste överföra det vältande momentet in i däcket utan att överskrida tillåten spänning eller orsaka lokal buckling. Det betyder vanligtvis förstärkt plätering, insatsplattor eller en dedikerad grund som är bunden i längsgående struktur.
Klassgodkännande är en konstruktionsbegränsning, inte en formalitet. En kran på ett klassat fartyg måste undersökas för sin lyftanordning, och undersökningen kommer att undersöka lastdiagrammet, svängbromsen, gränslägesbrytarna, nödsänkningssystemet och den strukturella anslutningen. Om fartyget byter flagg eller klass kan krandokumentationen behöva granskas.
För däcksmonterad lyftutrustning , gränssnittet mellan kranbasen och fartygets struktur förtjänar samma uppmärksamhet som själva kranen. Felinriktning av svängringen, ojämn bultförspänning eller ett fundament som böjs under belastning kommer att visa sig som buller, oljeläckage och för tidigt lagerfel.
Underhåll, säkerhet och vanliga felpunkter
Svängkranar misslyckas oftast vid svängringen, hydraulsystemet och det elektriska styrgränssnittet – inte vid kroken. En underhållsplan som fokuserar på dessa tre områden kommer att förhindra de flesta oplanerade driftstopp.
- Kontrollera svängringsbultar för förspänning och korrosion vid varje planerad inspektion.
- Smörj svänglagret och kugghjulen med det specificerade fettet, inte en ersättning för allmänt bruk.
- Prova hydraulolja och byt filter på skick, inte bara på kalendertimmar.
- Testa svängbromsen, överbelastningsskyddet och nödsänkningen före varje operation.
- Inspektera gränslägesbrytare, hängande kablar och radiofjärrkontrollbatterier.
- Registrera oljetemperatur- och trycktrender för att upptäcka pumpslitage tidigt.
Säkerhetsfunktioner är inte tillbehör. Överbelastningsbegränsaren, svängbromsen och nödsänkningsventilen måste testas under belastning, eftersom en kran som inte kan stoppa en svängande last är en fara oavsett dess kapacitet.
FAQ
Vad är skillnaden mellan svängning och luffing?
Svängning roterar kranen runt en vertikal axel. Luffing höjer eller sänker jibben för att ändra arbetsradien. De flesta däckskranar behöver båda: luftning för att nå lasten och svängning för att placera den.
Hur väljer jag rätt svängkrankapacitet?
Använd lastdiagrammet vid maximal radie och värsta förväntade list och vind. Lägg till vikten av krokblocket, lyftselarna och alla enheter under kroken. Kontrollera sedan att piedestalen och däcket kan ta det resulterande vältande ögonblicket.
Är en hydraulisk svängkran bättre än en elektrisk?
Hydraulisk drivning ger generellt mjukare svängning och högre vridmomentdensitet för tunga belastningar. Eldrift är renare och enklare där fartygseffekten är stabil och arbetscykeln är lätt. Rätt svar beror på belastning, användning och strömtillgänglighet.
Vilken certifiering ska en svängkran ha?
Den bör ha godkännande från klassamhället som krävs av fartygets flagga och handel. Vanliga godkännanden inkluderar CCS, ABS, BV, DNV, LR, NK och KR. Certifikatet ska matcha kranens faktiska konfiguration, inte ett generiskt modellblad.
Bottom Line
Ange en svängkran från lastdiagrammet vid arbetsradien, verifiera sedan svängmoment, driftsklass, drivtyp och klassgodkännande. Hydraulisk drivning förblir det praktiska valet för service på tunga däck; elektrisk drivning passar lättare, renare operationer; dieseldrift täcker fartyg utan tillförlitlig kraft. Skaffa grunden och certifieringsvägen direkt från början, så kommer kranen att tillbringa sitt liv med att lyfta istället för att vänta på reparation.
